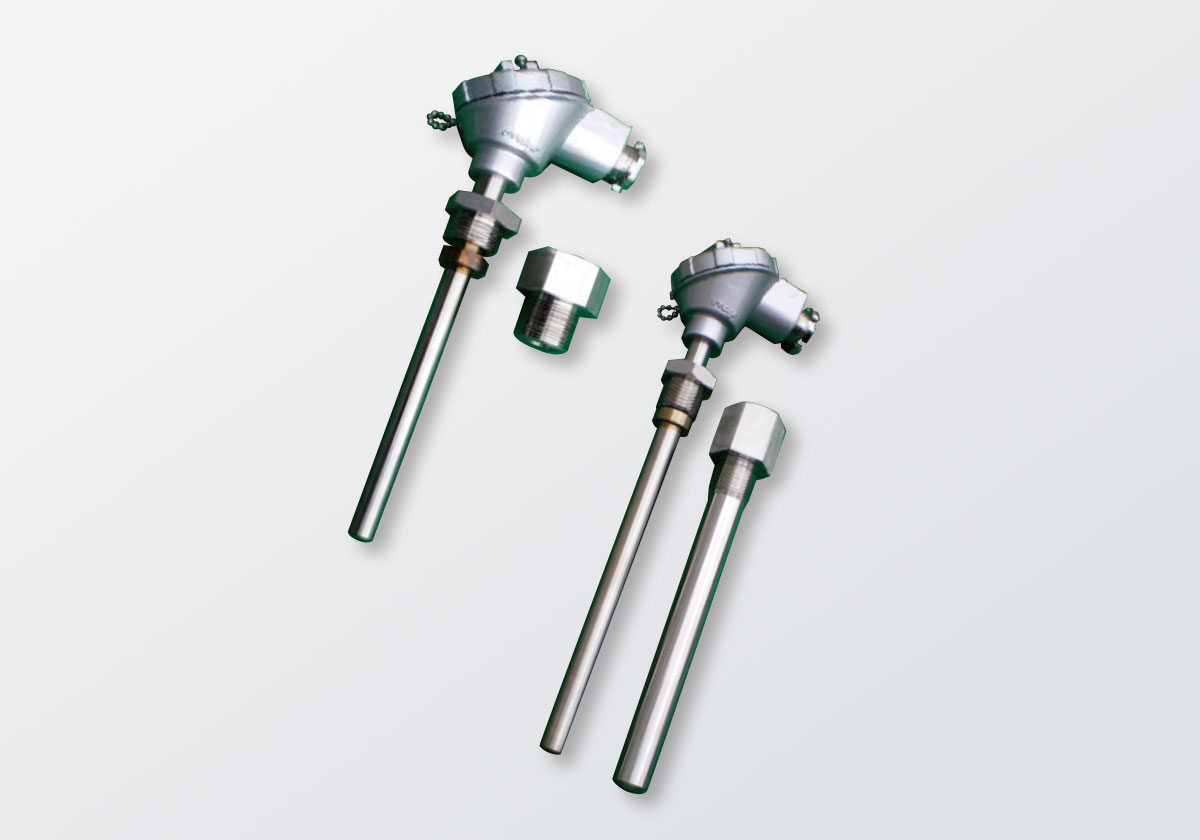

温度传感器 ｜ 白金测温电阻器 高温用
PTR-SD, PTR-S
摘要
用于测量和监视船舶主机的废气温度和蒸汽温度。该电阻元件是通过将铂丝和内部导体焊接并集成到陶瓷绕组框架上而形成的，其机械强度与热电偶元件相当。连续使用温度为700℃的高温范围内，即使在恶劣的环境条件下也能保持精度和稳定性。
特点
・用于发动机的排气系统
・附带端子箱
・坚固耐用并能承受发动机振动的结构设计
规范
| 额定抵抗值 (at 0℃) | Pt100Ω |
|---|---|
| 电流值（mA） | 2 |
| 等级 | Class B |
| 使用温度范围（℃） | 0~600 |
| 保护管材质（标准） | SUS304 |
| 接线方式 | 3 Terminal |
| 保护管 | PTR-SD 双管, PTR-S 单管 |
| 端子形状 | 端子箱 |
| 标准尺寸L(mm) | 100,120,150 170, 200 |
| 外径φD（mm） | 23/17, 23/20, 20/17, 21, |
| 安装螺纹 S | G3/4, M24, M33 |
| 用途 | 排气系统 |
| 备考 | 标准尺寸，外形和安装螺纹非任意组合。 |
格式

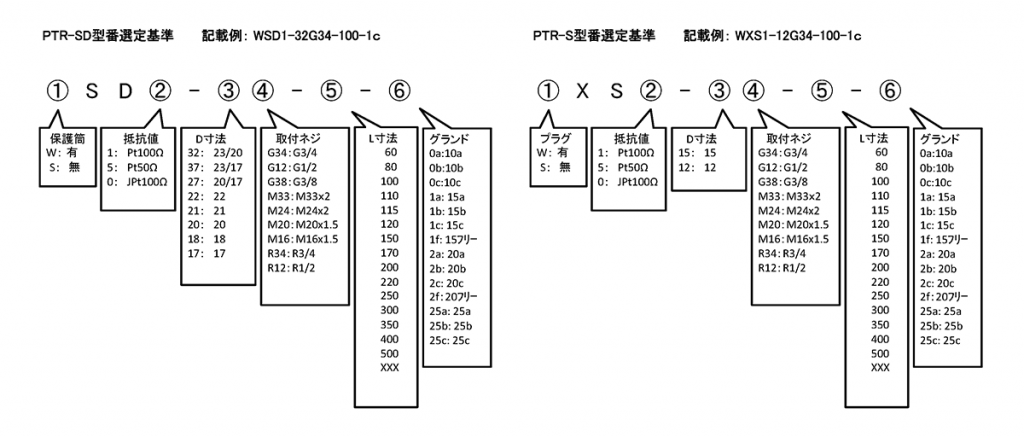

PTR-SD／PTR-S型番選定基準
