压力传感器 | 压力开关

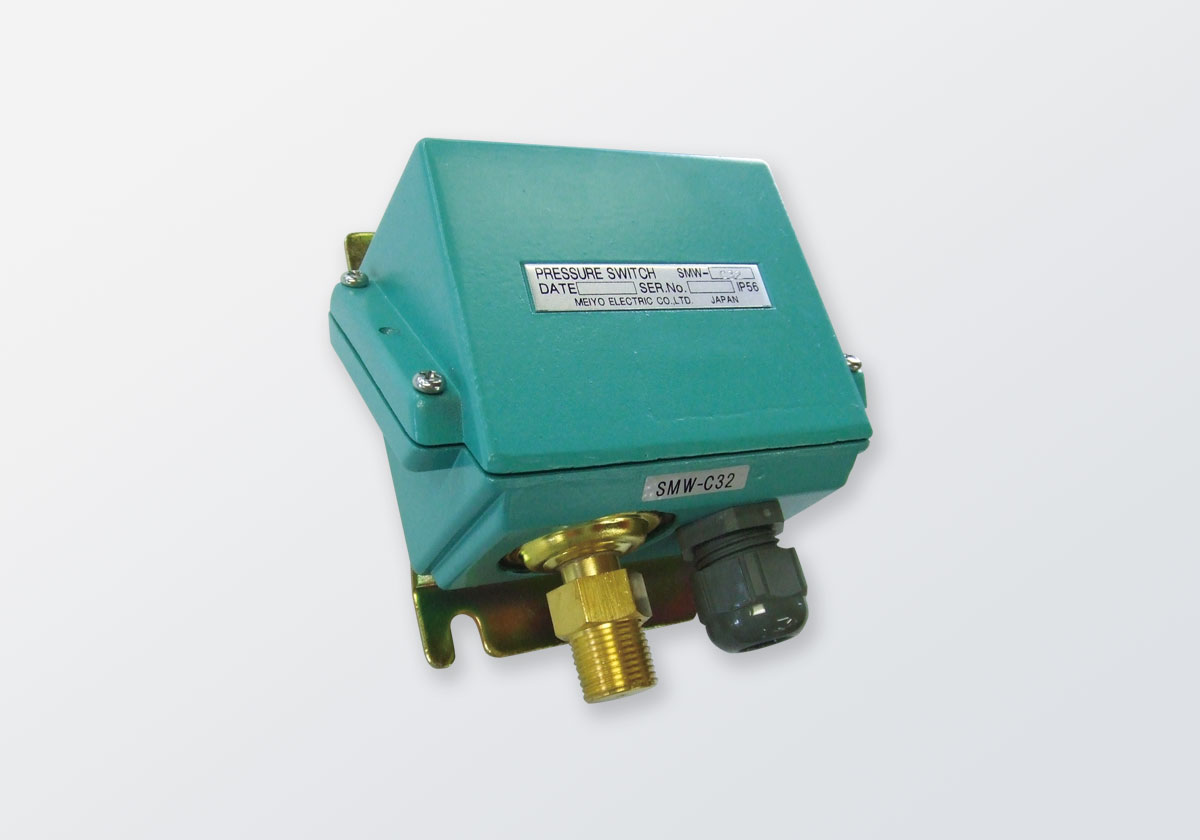

SMW

SMW

摘要

通过检测压力执行开关操作的开关装置。开关间的启动压力范围小,可以任意设定压力。该产品可广泛用于警报,控制和保护船舶主机及其他设备的应用。

特点

・可任意设定开关启动压力值。
・壁挂式,容易维护。

规范

型式 SMW-C32, SMW-C66, SMW-C34, SMW-C35
计测范围(MPa) C32:-0.02~0.3, C66:-0.06~0.6, C34: 0.1~1.0, C35: 1.0~3.5
许容差(MPa) C32:±0.02, C66:±0.04, C34: ±0.04, C35: ±0.1
开关切换范围(MPa) C32: LOW/HIGH 0.008-0.018/ 0.01-0.027
C66: LOW/HIGH 0.015-0.03/ 0.018-0.045
C34: LOW/HIGH 0.02-0.045/ 0.03-0.07
C35: LOW/HIGH 0.12-0.24/ 0.2-0.39
最高使用压力(MPa) C32:1, C66:1.5, C34: 1.5, C35: 3.8
接触抵抗 100mΩ以下
绝缘抵抗 100mΩ以上
耐电压 AC1500V持续一分钟
保护等级 JIS F 8007 IP56
对应线径 φ7~φ12(12mm)
材质 本体:ADC, 接口:BS
重量 约1.1kg
使用温度 5~70℃
耐振性 10G
