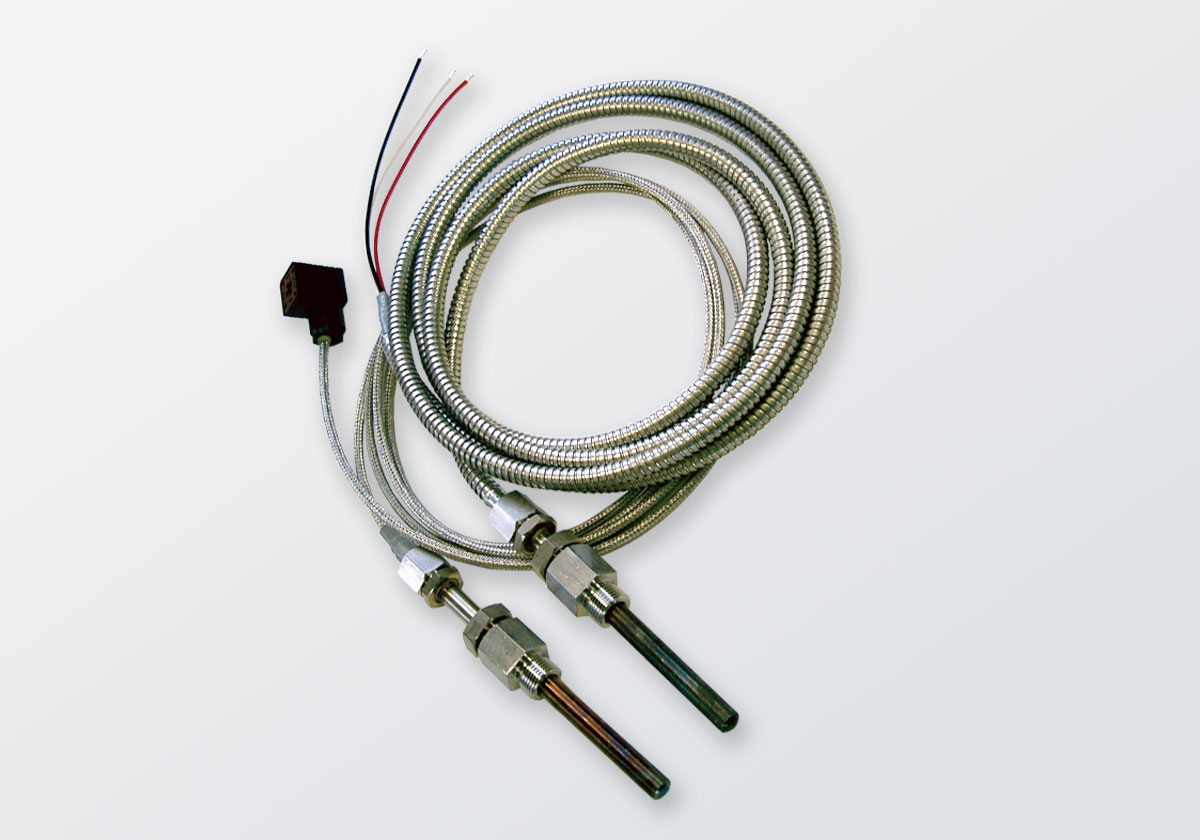

温度センサ ｜ 白金測温抵抗体 高温用
PTR-SC
概要
船舶の主機関排気温度及び蒸気温度の測定並びに監視などに使用します。この抵抗素子はセラミック捲枠に白金線と内部導線とを溶着一体化し、その機械的強度は熱電対素子に匹敵するものであります。連続使用温度700℃の高温領域における過酷な環境条件下でも精度及び安定性を得るに適しています。
特徴
- 機関の排ガス系統用
- 電線式
- コネクター付き
主な仕様
| 型式 | PTR-SC |
|---|---|
| 公称抵抗値(at 0℃) | Pt100Ω |
| 電流値（mA） | 2 |
| 階級 | Class B |
| 使用温度範囲（℃） | 0~700 |
| 保護管材質（標準） | SUS304 |
| 結線方式 | 3 Wire |
| 保護管 | PTR-SC：シングル PTR-SCD：ダブル |
| 端末形状 | ケーブル |
| 標準寸法L(mm) | 100, 120, 150 |
| 外径φD（mm） | PTR-SC：12 PTR-SCD：23/17 |
| 取付ねじS | G3/4, M24 |
| 用途 | 排ガス系統 |
形式

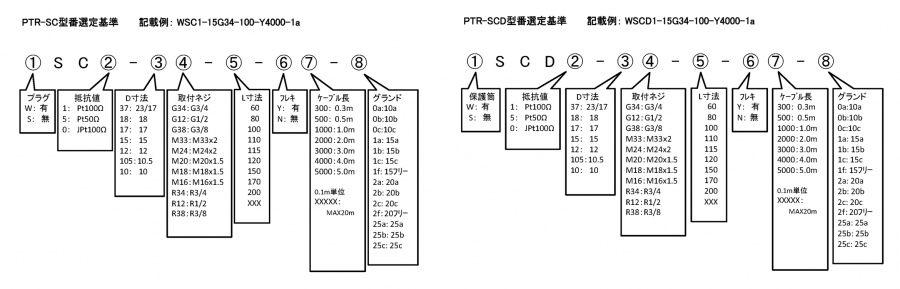

PTR-SC／PTR-SCD型番選定基準
