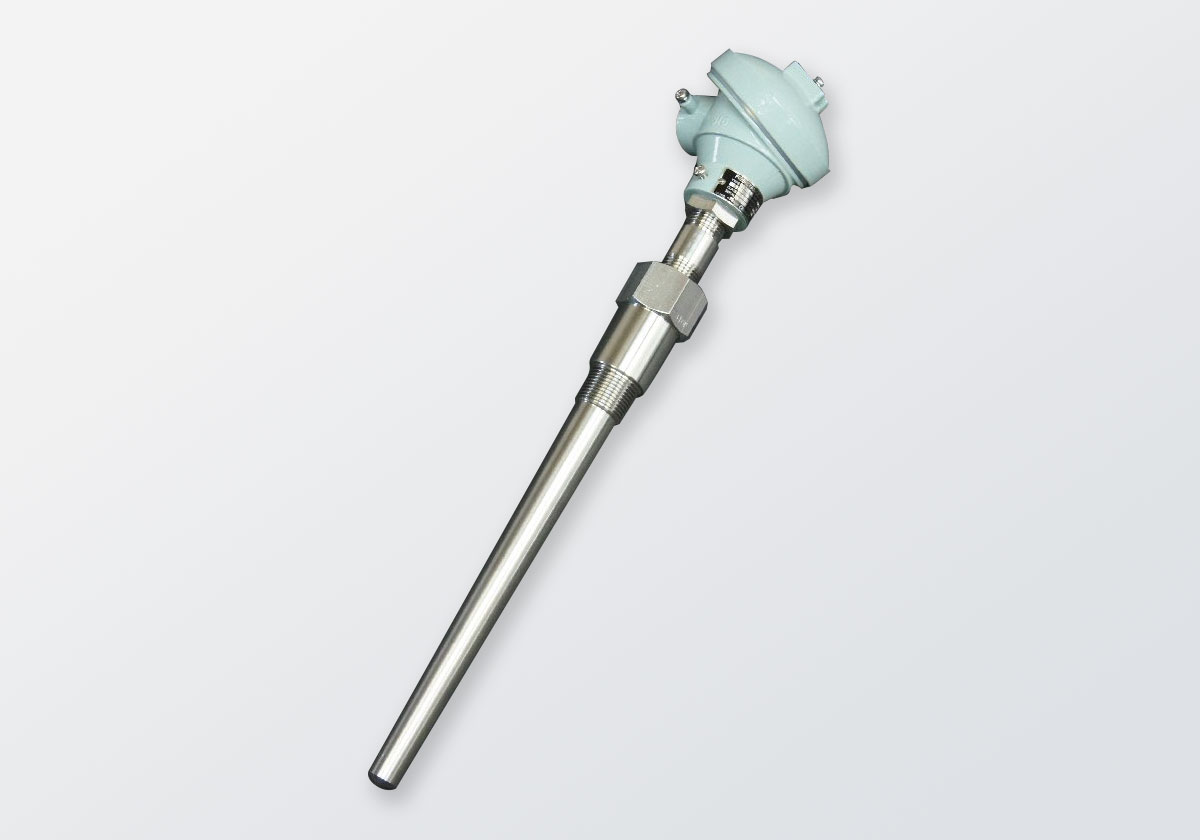

PTR-LD

PTR-LD

概要

日本のLNG船建造の歴史と共に歩んできた明陽電機の超低温温度センサは、今や韓国・中国など世界のLNGC及びFSRU、FLNG等のオフショア建造に高い技術力と品質力で貢献しています。1982年に初めて日本の三井造船に超低温温度センサを納入してから、2020年に至るまでに500隻以上の納入実績を誇ります。参考までに現在のLNG船総数は600隻程度と言われていますので、そのシェア率の高さはお分かりいただけると思います。

LNGCはモス型、メンブレン型、SPBタンク型と様々ですが、何れも対応可能な製品をラインアップしています。温度センサの他にも工事付帯品である貫通金物やセンサポケットを、形状に合わせて製造可能です。また艤装上においては、シール性の高いターミナルBOXや本質安全防爆バリアBOXまで、これまで培ってきた製造技術力・設計力でトータルサポートいたします。

当社温度センサで対応可能な、船の装備は下記の通りです。

  • エンジン、発電機等の機関部
  • ボイラー関係
  • ポンプ関係
  • バラストやケミカル、燃料等のタンク内部
  • LPG、LNG等のカーゴタンク内壁部
  • 各種配管
  • ベアリングや軸関係
  • スタンチューブやコッファダム等

特徴

主にガス配管などに挿入して使用できることを目的としたセンサです。センサの保護筒はSUS316L等の耐腐食性の高い材質を選定しており-200℃の超低温の測定を可能にしております。端子箱はSUS316で製造されており、暴露部分でも使用可能です。センサはエレメント部分のみを交換することが可能で、保護筒を抜き差ししなくてもセンサ交換ができる構造となっています。

主な仕様

型式 PTR-LD
公称抵抗値(at 0℃) Pt100Ω
電流値(mA) 2
階級 Class A
使用温度範囲(℃) -200〜100
保護管材質(標準) SUS316
結線方式 3 Terminal
保護管 ダブル
端末形状 端子箱
標準寸法L(mm) 100, 120, 150, 200, 250
外径φD(mm) 18/15, 22/15,20/15, 28/15,17
取付ねじS G3/4, M24, M33
用途 LNGガス配管

形式

PTR-LD 形式

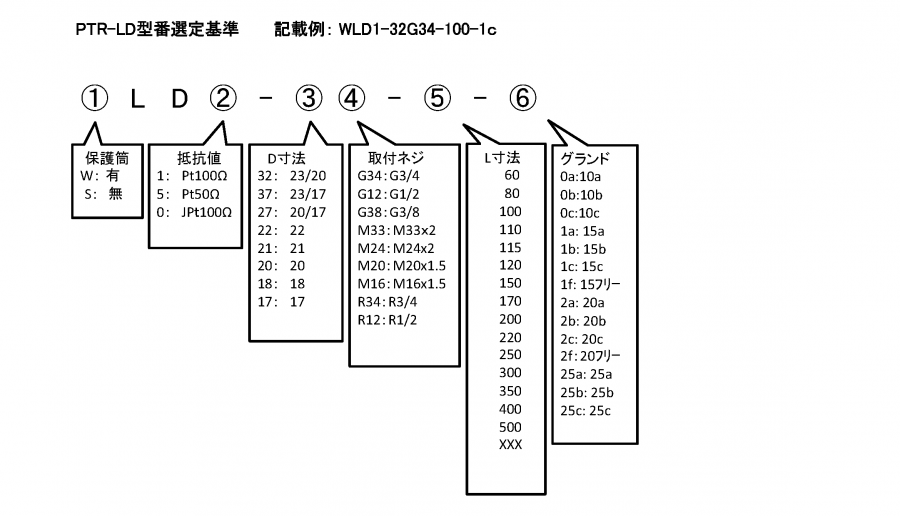

PTR-LD型番選定基準
