圧力センサ ｜ 圧力発信器
SMP-MC
概要
圧力を直接かつ高精度でアナログ信号（DC4~20mA）に変換する薄膜ストレンゲージ方式の金属ダイアフラムを採用した超小型圧力発信器です。
特徴
- ブロック形式で設置場所を取りません。
- コネクタ方式で、配線が容易にできます。
主な仕様
| 型式 | SMP-MC |
|---|---|
| 電源 | DC24V (-25%〜+30%) |
| 電源リップル | 500mVp-p less (以下) |
| 出力信号 | DC4〜20mA |
| 負荷抵抗 | 550Ω at DC24V |
| 精度 | ±1%F.S.(±0.5%F.S. option) |
| 温度ドリフト | ±0.03%F.S./℃ |
| 耐圧力 | 計測最大圧力の1.5倍 |
| 保護形式 | IP54 |
| ケーブルグランド | JIS F8801 15 |
| 塗装色 | メーカー標準 |
| 材質 受圧口 | SUS, BS |
| 材質 ケース | Aluminium Block |
| 質量 | 340g |
| 動作温度 | -20〜70℃ |
| 補正温度 | 5〜55℃ |
| 耐振性 | 5〜25Hz±1.6mm, 25~100Hz 4G |
| その他 | EMI対策品 |
形式

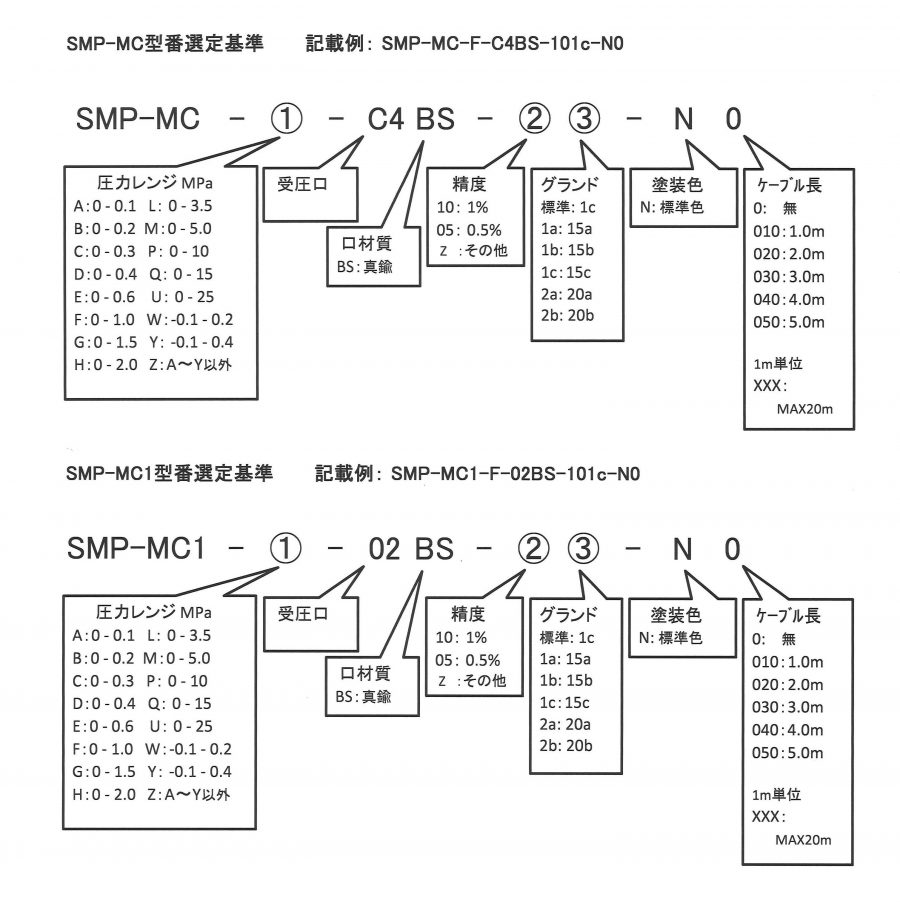

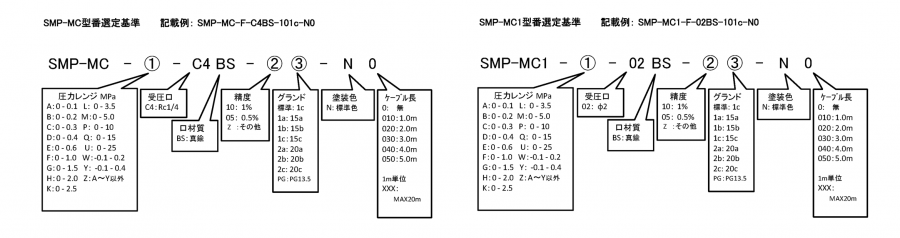

SMP-MC／MC1型番選定基準
