圧力センサ ｜ 圧力スイッチ

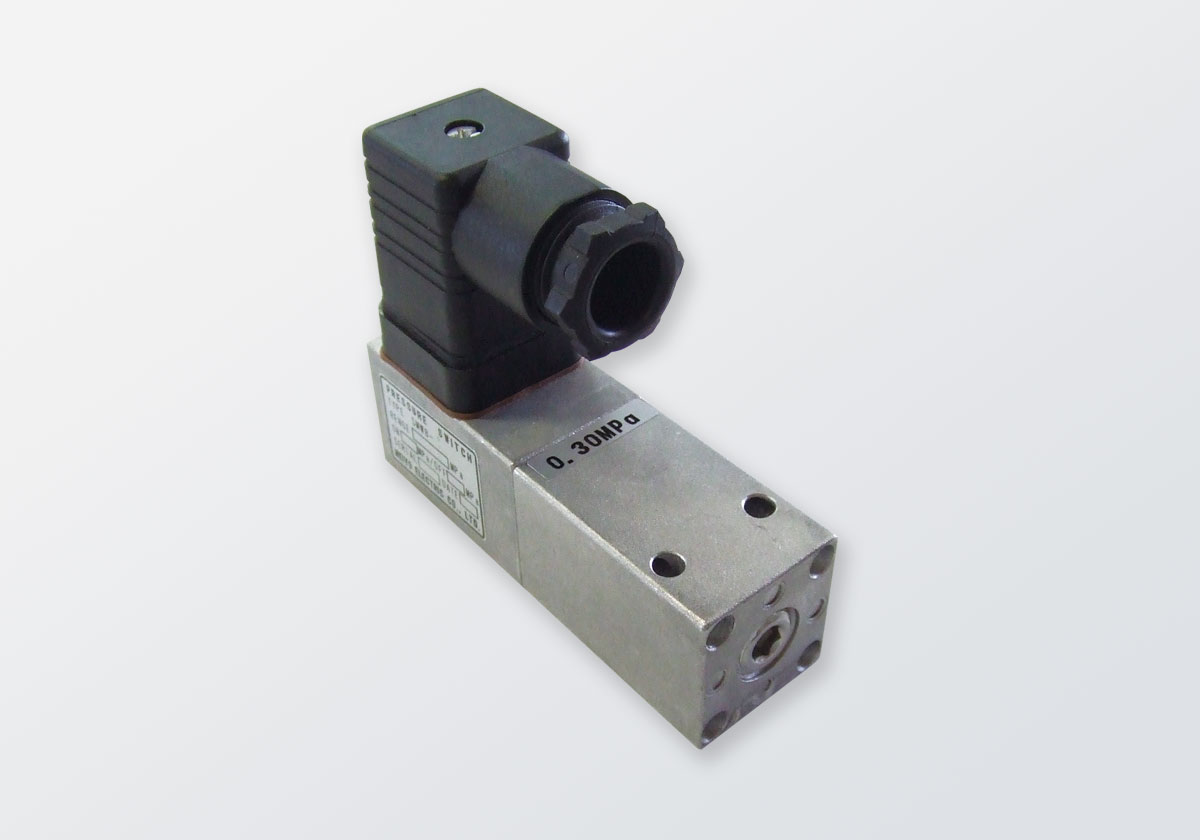

SMWB
概要
圧力を検知して、ON-OFF動作するスイッチング装置です。スイッチのON-OFFにおける動作圧力の幅が狭く、また、圧力を任意に設定できます。この製品は、船舶の主機関やその他の装置の警報、制御及び保護用として、広い用途でご使用いただけます。
特徴
- 動作圧力を任意に設定できます。
- ブロック取付方式で、設置場所をとらない。
- コネクタ方式で、配線が容易にできます。
主な仕様
| 型式 | SMWB-A SMWB-B SMWB-C SMWB-D SMWB-F |
|---|---|
| 計測範囲（MPa） | SMWB-A : 0.02〜0.13 SMWB-B : 0.08〜0.21 SMWB-C : 0.17〜0.36 SMWB-D : D1: 0.3〜0.6 D2: 0.5〜1.1 SMWB-F : 0.8〜1.6 |
| 許容差（MPa） | SMWB-A : ±0.01 SMWB-B : ±0.01 SMWB-C : ±0.02 SMWB-D : ±0.03 SMWB-F : ±0.06 |
| 入切差（MPa） | SMWB-A : 0.02 SMWB-B : 0.02 SMWB-C : 0.02 SMWB-D : 0.09 SMWB-F : 0.09 |
| 最高使用圧力（MPa） | SMWB-A : 1.5 SMWB-B : 1.5 SMWB-C : 1.5 SMWB-D : 3.0 SMWB-F : 3.0 |
| 接触抵抗 | 100mΩ以下 |
| 絶縁抵抗 | DC500Vメガーで100mΩ以上 |
| 耐電圧 | AC1500Vに1分耐えること |
| 保護形式 | JIS F 8007 IP65 |
| 対応ケーブル | φ6〜φ13（13mm） |
| 塗装色 | シルバー |
| 材質 | ADC |
| 質量 | 約0.3kg |
| 許容温度 | -10〜85℃ |
| 耐振性 | 10G |
