圧力センサ ｜ 圧力スイッチ

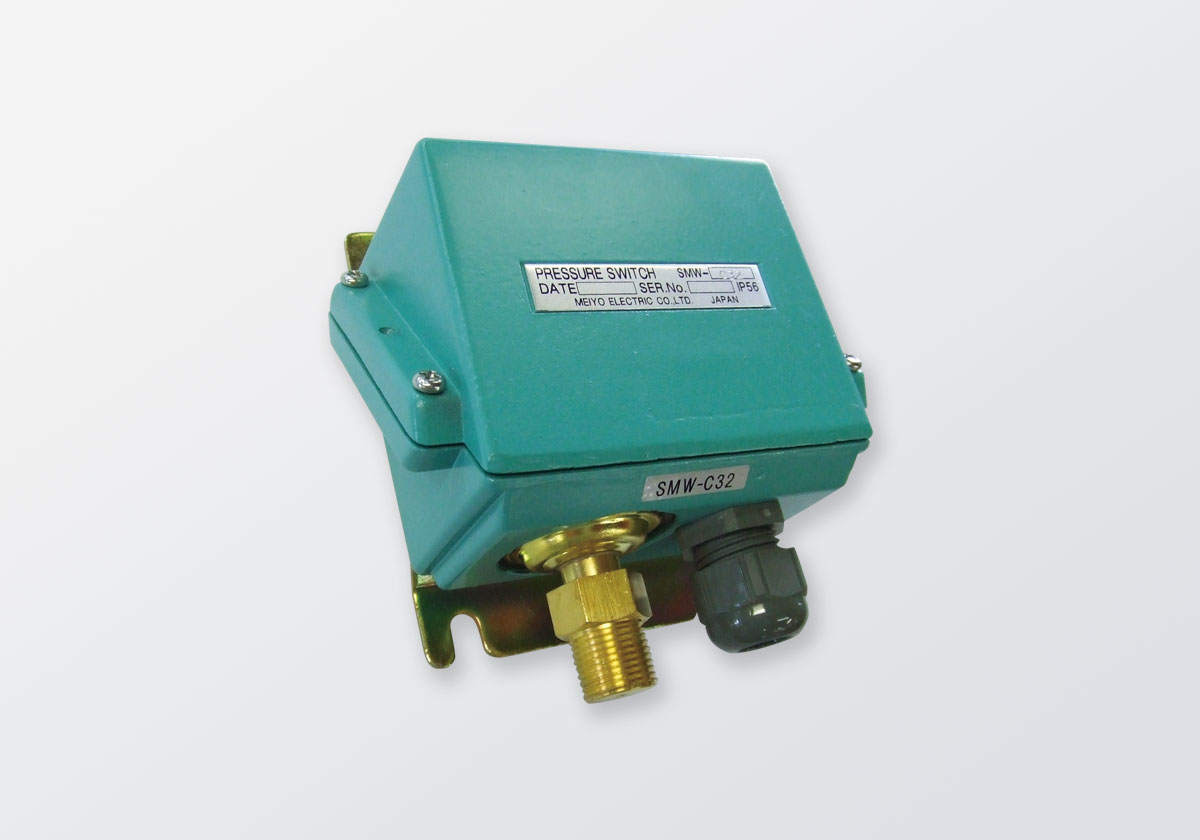

SMW
概要
圧力を検知して、ON-OFF動作するスイッチング装置です。スイッチのON-OFFにおける動作圧力の幅が狭く、また、圧力を任意に設定できます。この製品は、船舶の主機関やその他の装置の警報、制御及び保護用として、広い用途でご使用いただけます。
特徴
- 動作圧力を任意に設定できます。
- 壁取付形で、メンテナンスが容易にできます。
主な仕様
| 型式 | SMW-C32 SMW-C66 SMW-P11 SMW-P31 |
|---|---|
| 計測範囲（MPa） | SMW-C32 : -0.02〜0.3 SMW-C66 : -0.06〜0.6 SMW-P11 : 0.1〜1.0 SMW-P31 : 1.0〜3.5 |
| 許容差（MPa） | SMW-C32 : ±0.02 SMW-C66 : ±0.04 SMW-P11 : ±0.04 SMW-P31 : ±0.10 |
| 入切差（MPa） | SMW-C32 : LOW/HIGH 0.008-0.018/ 0.01-0.027 SMW-C66 : LOW/HIGH 0.015-0.03/ 0.018-0.045 SMW-P11 : LOW/HIGH 0.02-0.045/ 0.03-0.07 SMW-P31 : LOW/HIGH 0.12-0.24/ 0.2-0.39 |
| 最高使用圧力（MPa） | SMW-C32 : 1.0 SMW-C66 : 1.5 SMW-P11 : 1.5 SMW-P31 : 3.8 |
| 接触抵抗 | 100mΩ以下 |
| 絶縁抵抗 | DC500Vメガーで100mΩ以上 |
| 耐電圧 | AC1500Vに1分耐えること |
| 保護形式 | JIS F 8007 IP56 |
| 対応ケーブル | φ7〜φ12（12mm） |
| 塗装色 | メーカー標準色 |
| 材質 | 本体：ADC, 接続：BS |
| 質量 | 約1.1kg |
| 許容温度 | 5〜70℃ |
| 耐振性 | 10G |
