圧力センサ ｜ 差圧発信器
MD-TYPE
概要
2つの圧力を受けて両者の差を信号に変換し、外部へ伝送する製品です。 伝送信号としては、DC4∼20mA の統一電気信号です。
特徴
フィルターの入口側と出口側など、圧力に差が生じる場所の測定に使用します。
主な仕様
| 型式 | SMP-MD |
|---|---|
| 電源 | DC24V (-25%〜+30%) |
| 電源リップル | 500mVp-p less (以下) |
| 出力信号 | DC4〜20mA |
| 負荷抵抗 | 500Ω |
| 精度 | ±1%F.S.(±0.5%F.S. option) |
| 温度ドリフト | ±0.05% |
| 耐圧力 | 計測最大圧力の1.5倍 |
| 保護形式 | IP54 |
| ケーブルグランド | JIS F8801 15 |
| 塗装色 | メーカー標準 |
| 材質 受圧口 | BS |
| 質量 | 1.8kg |
| 動作温度 | -20〜50℃ |
| 補正温度 | 5〜55℃ |
| 耐振性 | 5〜25Hz±1.6mm, 25~100Hz 4G |
| その他 | EMI対策品 |
形式

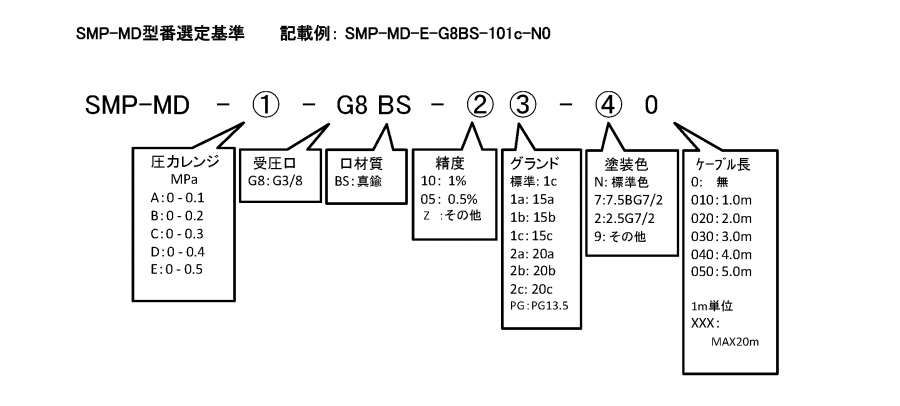

SMP-MD型番選定基準
