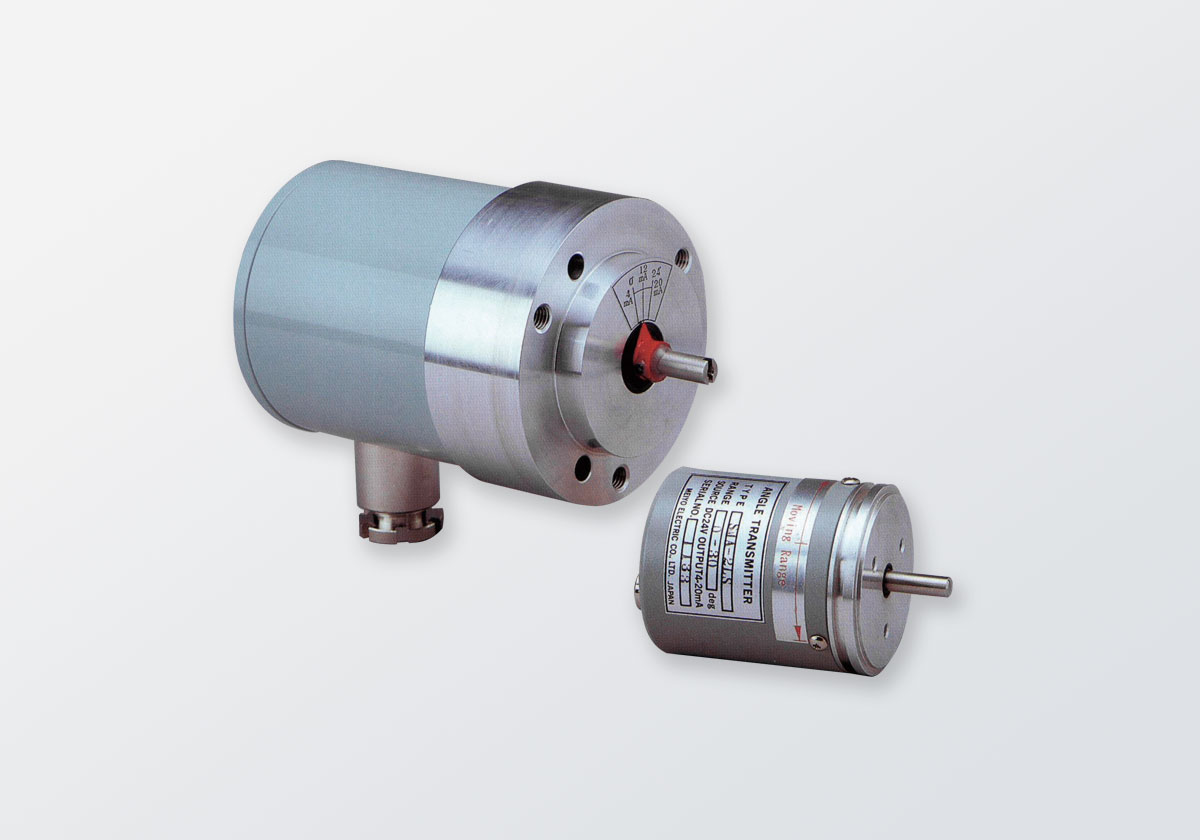

SMA-2LB/DAS-D TYPE
概要
燃料ラック等の角度を計測して、アナログ信号（DC4〜20ｍA）に変換するセンサです。0〜40度、0〜120度等の角度を信号にすることができます。
特徴
- 非接触式リニアトランスを使用しているので、摺動部が無く長寿命です。
主な仕様
| 型式 | SMA-2LB/DAS-D |
|---|---|
| 電源 | DC24V(+30%〜-25%) |
| 計測レンジ | 0〜20deg-0〜120deg |
| 出力信号 | DC4-20mA 2導線式 |
| 負荷抵抗 | MAX.550Ω 電源電圧がDC24Vの場合 |
| 精度 | 直線性 ±0.5%F.S. 再現性 ±0.15%F.S. 温度ドリフト ±0.03%F.S. |
| 外部接続 | 端子接続 ケーブルグランド 15C |
| 軸摩擦トルク | MAX.20gf・cm |
| 保護形式 | 防滴構造 |
| 使用温度・湿度 | -10〜70℃ 相対湿度95%以上（結露しないこと） |
| 回転軸 | φ8(H7) |
| 質量 | 1.35kg |
