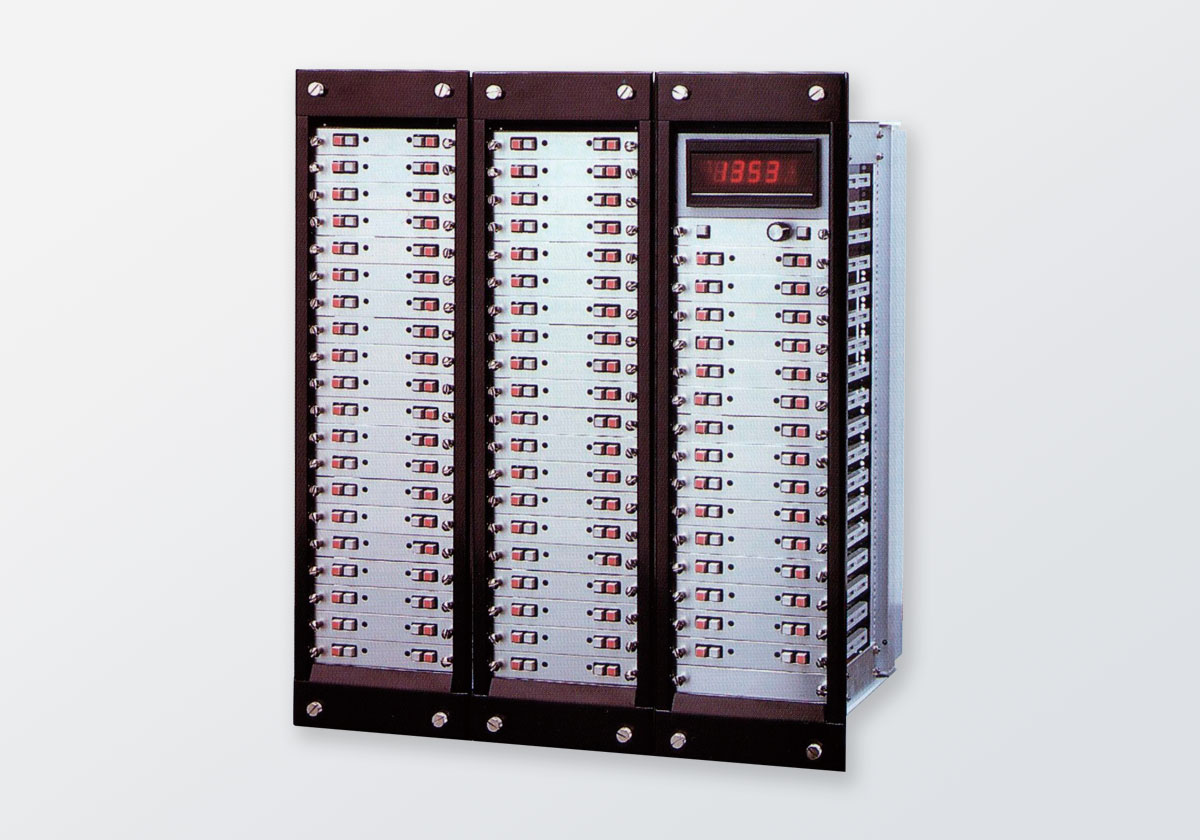

モニタリングシステム SMN-F2B
この製品は生産終了いたしました。（後継・代替品：MCM-μ16シリーズへの換装）
概要
アナログモニタは、計測と警報の機能をもったシステムです。
各種計測基板を追加していくことにより、多点数のモニタリングに対応しています。
特徴
【入力 INPUT】
温度 Pt100Ω、Pt50Ω、JPｔ100Ω、熱電対 K、T,J
圧力 DC4〜20ｍA その他 DC4〜20ｍA
接点 ノーマルクローズ接点
【出力 OUTPUT】
接点出力
主な仕様
| 型式 | SMN-F2B |
|---|---|
| 形状 | パネル埋込型（W140 x H490 x D230） |
| 入力信号 | 温度：測温抵抗体、熱電対 圧力発信器：4-20mA DC,2線式 その他 4-20mA DC or 1-5V DC 接点：ノーマルクローズ接点 |
| 測定範囲 | 温度：-50〜0〜50℃, 0〜100℃, 0〜150℃, 0〜200℃, 0〜300℃, 0〜600℃, 0〜700℃, 0〜800℃ 圧力：0〜35MPa |
| 計測精度 | (周囲温度0〜55℃の時) モニターユニット：±1.0% 測温抵抗体：±0.5% 熱電対：±0.75% 圧力発信器：±0.75% 指示計：±1.5% |
| 電源 | 公称電圧：24V DC 許容差：-25%〜+30%(18〜31.2V) |
| 環境条件 | "周囲温度：0〜55℃（精度保証） 0〜70℃（動作保証） 湿度：95%RH |
