その他の製品 ｜ スピードリレー

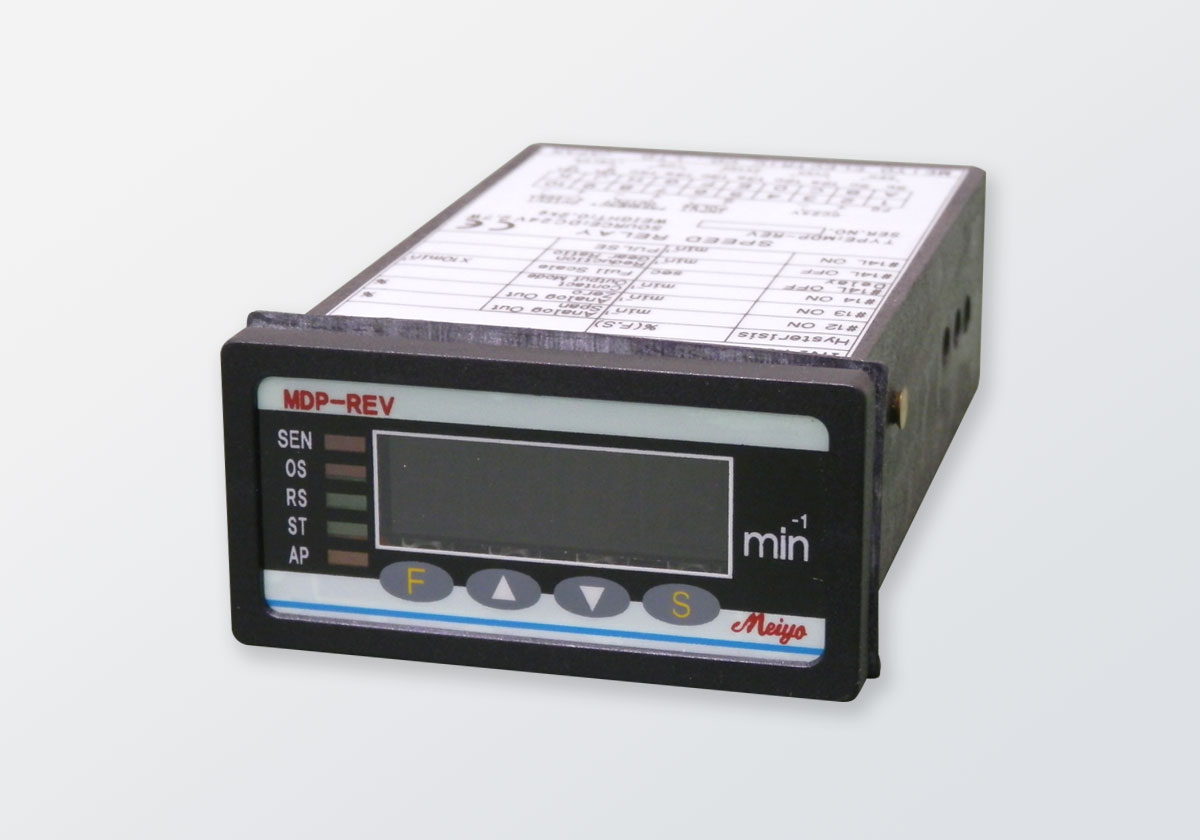

MDP-REV
概要
従来のアナログ式のスピードリレーでは、エンジン毎に基板の実装部品を変更するため、各エンジンごとに種類が増えていくというデメリットがありましたが、本機はマイコン式のため、アナログ式の機能を有したまま、デジタル表示画面で設定変更ができるというメリットがあります。
特徴
【出力 OUTPUT】
DC4〜20mA
接点出力5点（Contact 5 points）
主な仕様
| 型式 | MDP-REV |
|---|---|
| 最大表示桁数 | 4桁 |
| 表示 | 計測値表示： 7セグメントLED(赤)（輝度調整付） 文字サイズ：5.5mm(W)x10mm(H) 警報表示灯：SEN(赤), OS(赤), RS(緑）, ST(緑), AP(橙) |
| ゼロ表示 | 上位桁ゼロサプレス |
| 接点出力応答時間 | 0.3秒以内（ステップ入力） |
| 絶縁抵抗 | 導体部ー箱体間20MΩ以上（DC50V） |
| 耐電圧 | 接点出力ー箱体間AC1500V 1分間 |
| 性能保証温度範囲 | +5〜 +55℃ |
| 動作保証温度範囲 | -10〜 +70℃ |
| 保存温度範囲 | -20〜 +65℃ |
| 相対湿度 | 95℃以内（但し結露がないこと） |
| 周囲雰囲気 | 腐食性ガスがないこと |
| 振動 | 5〜13.2Hz±1mm 13.2〜100Hz 0.7G |
| 衝撃 | 10G 以内 |
| 箱体 | グラスファイバー強化樹脂 |
| 塗装色 | 樹脂自然色（黒） |
| 質量 | 0.2kg |
