温度計 切換スイッチ SMDT, TRS
概要

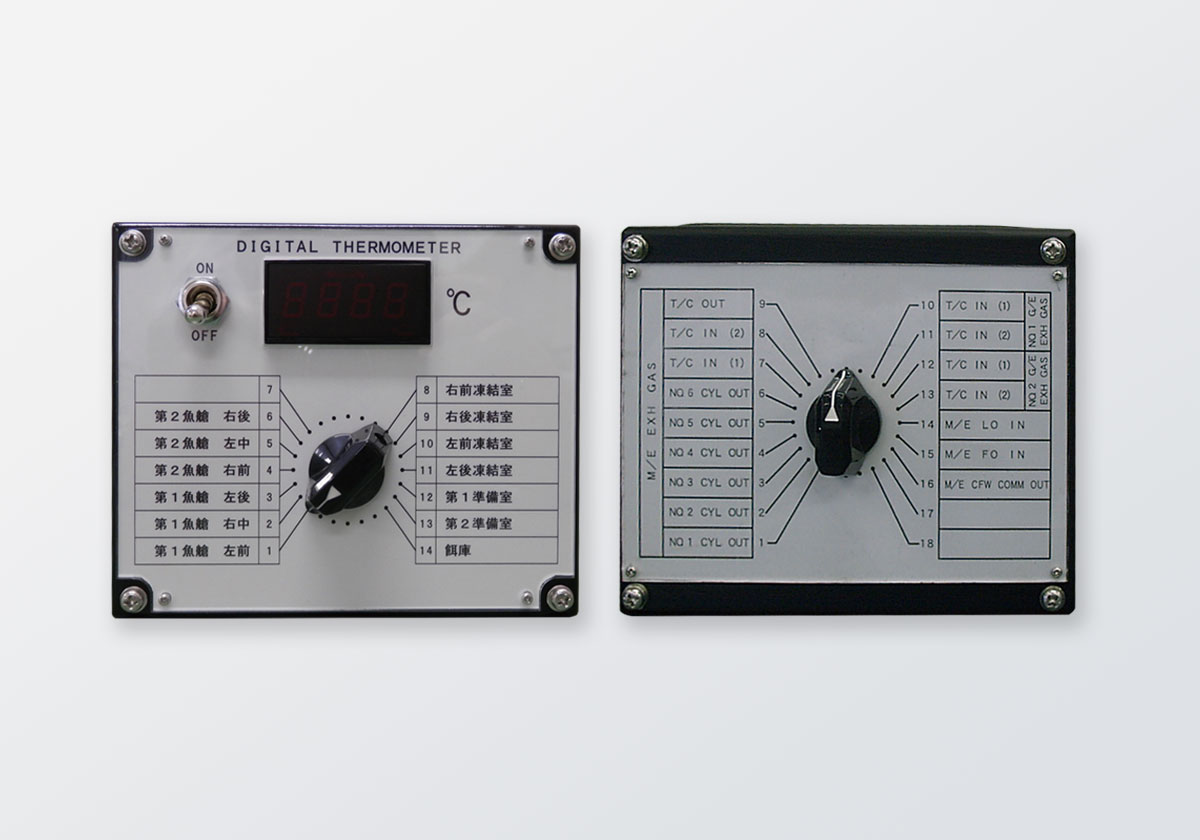

測温抵抗体 Pt100Ω及び熱電対Kを温度表示できる切換式指示計です。
切換スイッチでチャンネルを変更でき、変更先の数値が表示できるのが特徴です。
指示計を多数搭載できない小さなスペースでも、多数（最大24点）の表示に対応できるのがメリットです。
特徴
【最大２４点切換】
MAX 24 Points
【入力 INPUT】
DC1〜5V, Pt100Ω 熱電対K（Thermo Couple K）
【出力 OUTPUT】
DC1〜5V TRSのみ（TRS Only）
主な仕様
| 型式 | SMDT / TRS |
|---|---|
| 振幅 | ±1.5mm 13.2〜80Hz |
| 加速度 | ±1.0g |
| 耐電圧 | AC1500V 1分間（電源ー箱体間） |
| 絶縁抵抗 | 10MΩ以上 |
| 切換スイッチ回転トルク | 0.6〜0.9kg・cm |
| 組合せ検出器 | 白金測温抵抗体または熱電対 |
| 計測精度 | ±0.4%（at F.S.） |
| 質量 | 約2kg |
形式

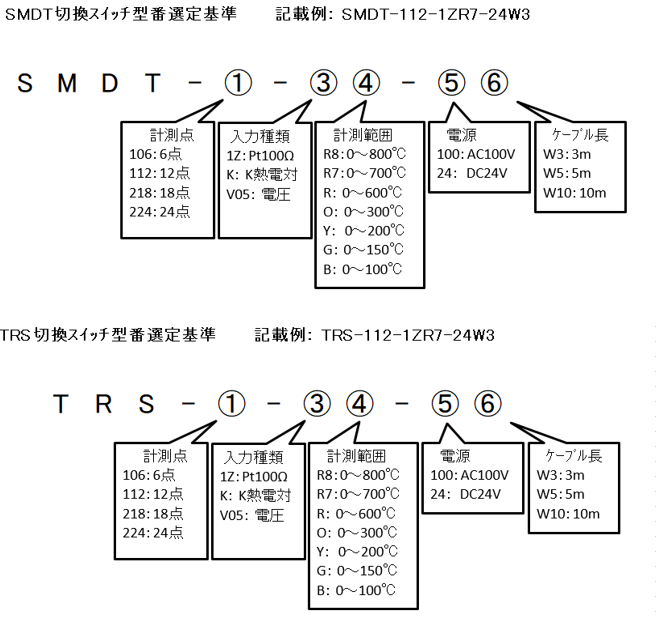

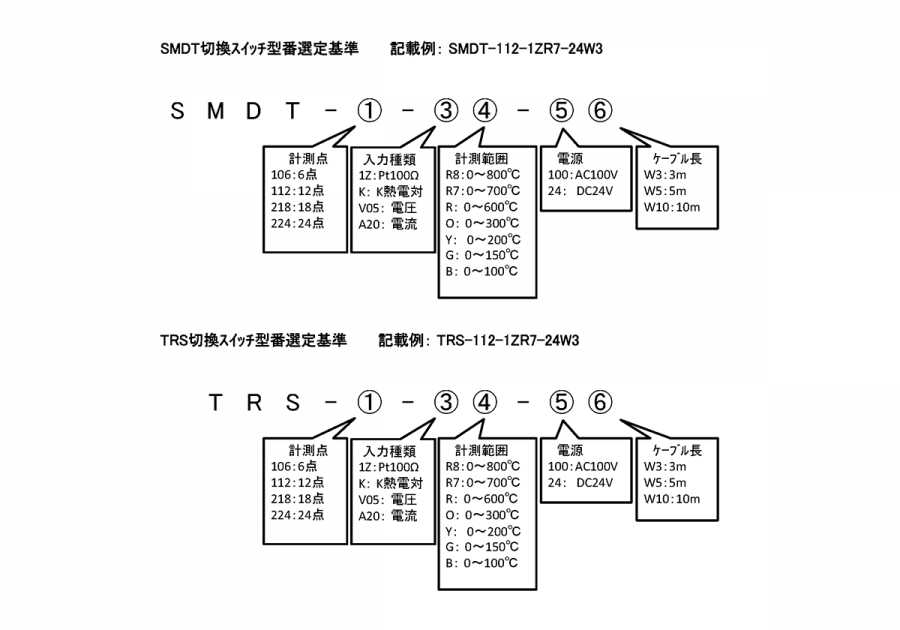

SMDT切換スイッチ／TRS切換スイッチ型番選定基準
