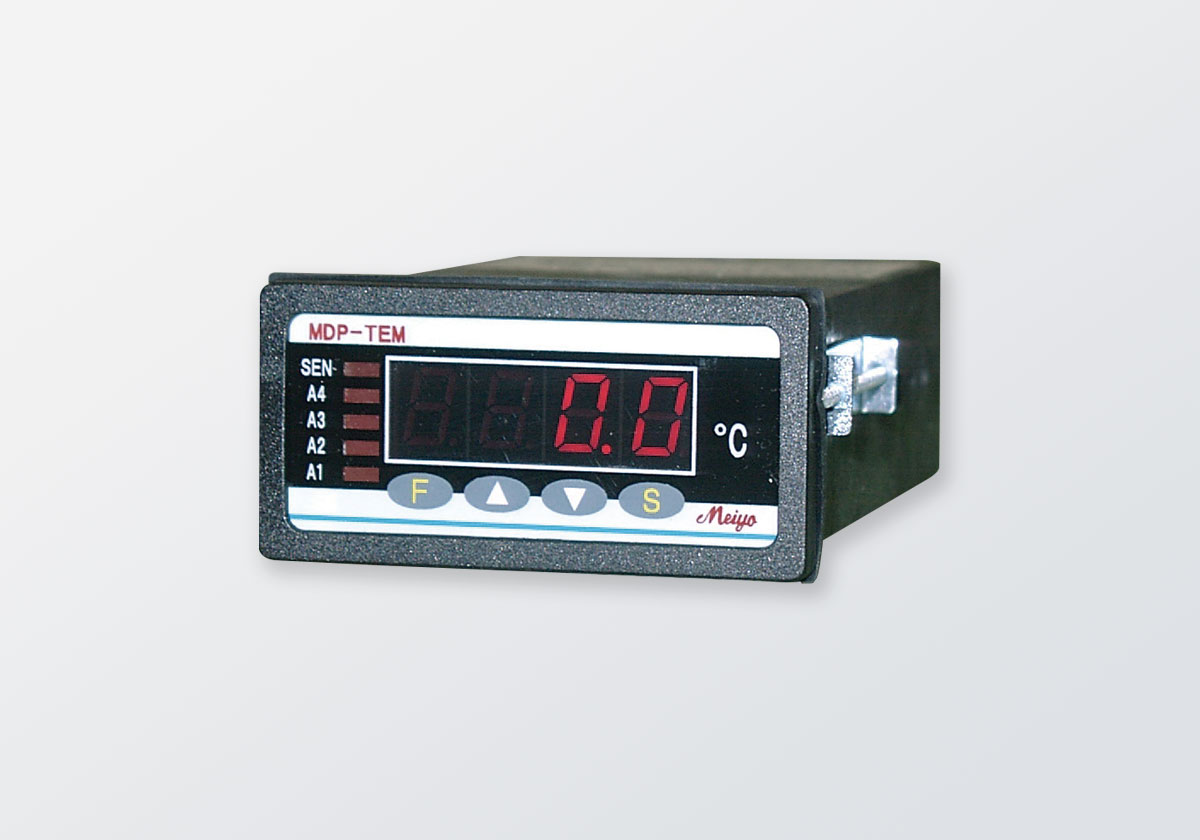

インテリジェント温度計 MDP-TEM
概要
測温抵抗体 Pt100Ωを温度表示できるデジタル指示計です。
接点出力の点数が多く、タンクレベルの検知などで、下限、上限以外の下下限、上上限等の出力にも対応可能です。
特徴
【入力 INPUT】
Pt100Ω
【出力 OUTPUT】
接点出力５点（Contact 5 points）DC4〜２０mA
主な仕様
| 型式 | MDP-TEM |
|---|---|
| 電源 | DC24V±25% |
| 消費電力 | 最大3W |
| 計測精度 | 0.5%±1digit(at F.S.) |
| 検知精度 | 0.5%±1digit(at F.S.) |
| 温度係数 | ±0.03%/℃ |
| 出力信号 | アナログ出力：4〜20mA/0〜計測最大値（負荷抵抗MAX500Ω） 接点出力：無電圧半導体接点 AC100V 0.1A 耐圧 1500V N/C, N/Oソフトウェア切換 |
| 最大表示桁数 | 4桁 |
| 表示 | 計測値表示： 7セグメントLED(赤)（輝度調整付） 文字サイズ：5.5mm(W)x10mm(H) 警報表示灯：SEN(赤), A4(赤), A3(赤）, A1(赤) |
| ゼロ表示 | 上位桁ゼロサプレス |
| 計測値輝度調整 | 20段階 |
| 接点出力応答時間 | 0.3秒以内（ステップ入力） |
| 絶縁抵抗 | 導体部ー箱体間20MΩ以上（DC50V） |
| 耐電圧 | 接点出力ー箱体間AC1500V 1分間樹脂 |
| 性能保証範囲 | 20±2℃（JIS F 0808） |
| 動作保証温度範囲 | -10〜 +70℃ |
| 保存温度範囲 | -20〜 +65℃ |
| 相対湿度 | 95℃以内（但し結露がないこと） |
| 周囲雰囲気 | 腐食性ガスがないこと |
| 振動 | 5〜13.2Hz±1mm 13.2〜100Hz 0.7G |
| 衝撃 | 10G 以内 |
| 箱体 | グラスファイバー強化樹脂 |
| 塗装色 | 樹脂自然色（黒） |
| 質量 | 0.2kg |
